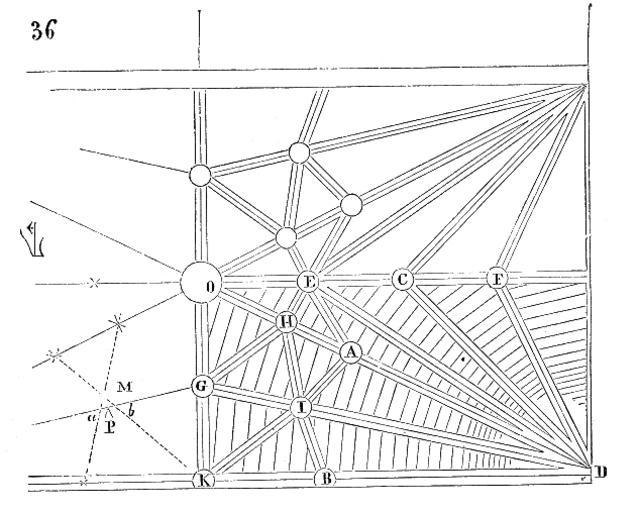

| Keywords: Plan.voute.medievale.anglaise.2.png Tout ceci n'est que de la géométrie descriptive très-élémentaire et ne demande pas de grands efforts d'intelligence de la part du traceur mais les conséquences au point de vue de la structure sont importantes D'abord puisque nous n'avons qu'une seule courbe composée pour tous les arcs; ou plutôt que tous les arcs ne sont qu'un segment plus ou moins étendu d'une même courbe composée les panneaux d'appareil d'un arc peuvent servir pour tous les arcs; de plus les arcs en pivotant autour de la verticale élevée dans l'axe de la pile <i>g</i> devant nécessairement passer par un même plan courbe puisqu'ils ont tous la même courbe donnent à l'extrados une forme conoïde concave en manière de pavillon de trompette qui simplifie singulièrement la pose des moellons de remplissage Si bien voy fig 36 qu'en traçant la projection horizontale de cette voûte on voit comment se peuvent poser aisément les rangs de ces moellons ne remplissant plus que la fonction de planches ou bardeaux posés entre des nervures de charpenterie Mais la suite de déductions logiques qui avait amené les constructeurs anglais à considérer ces arcs multipliés comme des nerfs d'une charpente les conduisait à cause surtout du peu de courbure de ces arcs dans la partie supérieure de la voûte à les relier entre eux par des goussets et contre-liernes ainsi que l'indique la figure 36 Les points de rencontre de ces goussets et contre-liernes avec les arcs et les liernes donnent des motifs de clefs qui renforçaient d'autant ces points de jonction On obtenait ainsi un réseau résistant d'arcs puissamment étrésillonnés sur lesquels on pouvait poser les moellons de remplissage comme on pose des planches sur une membrure de charpente Dictionnaire raisonné de l'architecture française du XI<sup>e</sup> au XI<sup>e</sup> siècle ~ 1856 Eugène Viollet le Duc Viollet-le-Duc Vault Viollet-le-Duc | ||||
